模块化APCUPS系统设计浅析-施耐德发布

1 引言
　　
　　模块化APCUPS系统由功率模块、旁路模块、显示模块、机柜等组件构成。其中功率模块是最主要的构成部分。在系统容量确定的情况下,模块化UPS系统可由不同容量和数量的功率模块构成。
　　
　　可以说功率模块的容量或数量的确定是影响系统架构的主要因素。
　　
　　2 模块数量对系统可用性的影响
　　
　　(1)系统分析模型
　　

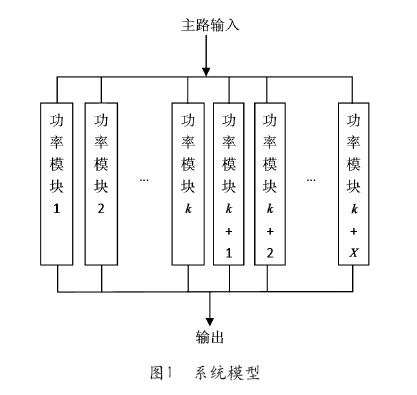

　　为了简化分析过程,只考虑功率模块数量对系统可靠性的影响,采用图1所示的系统模型。系统模型中虽然忽略了控制系统、蓄电池系统、旁路系统等因素,但对系统的定性分析没有影响。
　　
　　(2)可用性计算
　　
　　根据概率统计学相关理论,系统模型的可用性表达式为
　　

　　其中,A为系统可用性;A0为单模块可用性;
　　
　　n为系统模块总数量;
　　
　　k为必需模块数量;
　　
　　n-k为冗余模块数量。
　　

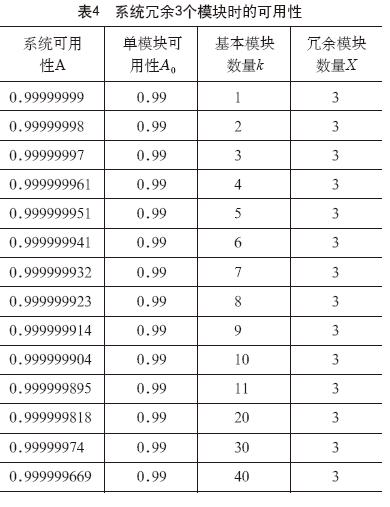

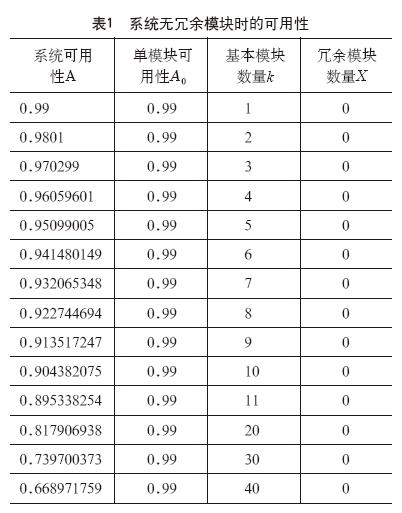

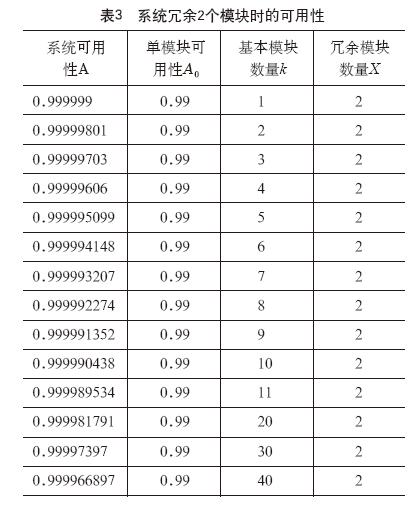

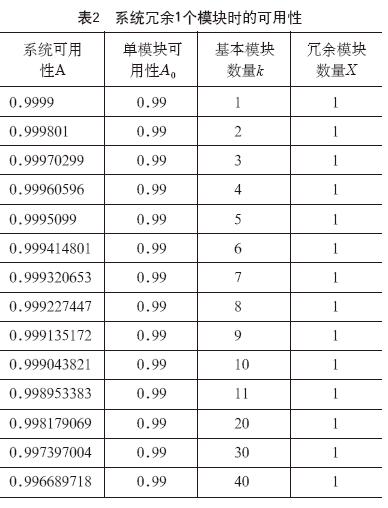

　　由式(1),分别计算一个模块化电源系统在各种配置情况下的可用性,假设单个模块的可用性为A0=0.99。其计算结果如表1～表4所示,分别为系统无冗余模块时的可用性、系统冗余1个模块时的可用性、系统冗余2个模块时的可用性和系统冗余3个模块时的可用性。
　　

　　(3)计算结果分析
　　
　　根据以上计算结果,可以得出以下结论:
　　
　　①模块化UPS系统必须保持至少有1个冗余功率模块(X≥1),否则系统的可用性将随模块数量增多而大幅下降,如表1所示;
　　
　　②冗余模块的数量X对系统的可靠性起到决定性的作用。每增加1个冗余模块,可靠性呈现数量级增加。如表2、表3、表4所示;
　　
　　③在冗余模块数量一定的情况下,组成系统的模块数量越多,可用性越低;
　　
　　④从系统可用性考虑,希望系统冗余模块数量X越大越好。
　　
　　3 模块数量对系统经济性的影响
　　
　　模块数量主要在以下两个方面对系统的经济性产生影响:
　　
　　① 初期的采购费用
　　
　　在同一系统容量下,组成系统的模块数量越多,成本越高。如20个10kVA模块成本要高于10个20kVA模块成本。
　　
　　②系统后期运维成本
　　
　　模块的数量越多,后期的运维成本越高。这可以由系统故障率反映出来。
　　
　　系统故障率的计算公式为 λ=(k+X)λ0 (2)

式中,λ0-单模块故障率;
　　
　　k-基本功率模块数量;
　　
　　X-冗余功率模块数量。
　　

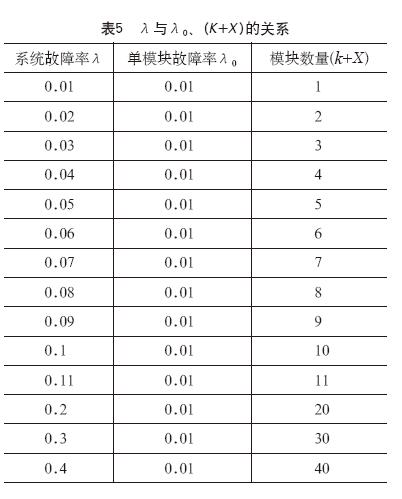

　　系统故障率λ与单模块率λ0、模块数量(k+X)的关系见表5。
　　
　　可见随着模块数量的增加,系统的故障率也成倍上升。而系统故障率与系统的后期运维费用有关。这里包括了用户的运维人员的工作量、模块的维修费用等。
　　
　　因此,从系统经济性考虑,希望系统的模块数量(k+X)越小越好。
　　
　　4 APCUPS电源系统容量和冗余模块容量的确定

    依据国标GB50174-2008《电子信息系统机房设计规范》,不间断电源系统基本容量的计算公式为
　　
　　E≥1.2P (3)

式中,E-不间断电源系统的基本容量;
　　
　　P-电子信息设备的计算负荷。
　　
　　据此,模块化UPS系统电源系统的基本容量可以表达为
　　
　　E=(k+X)P0  (4)

式中,P0-功率模块容量;
　　
　　k-基本功率模块数量;
　　
　　X-冗余功率模块数量。
　　
　　由式(3)和式(4)可知:
　　
　　系统冗余功率为E-P=E-(1/1.2)E≈17%E≈XPo
　　
　　功率模块的容量、数量和系统容量的关系为(5)
　　

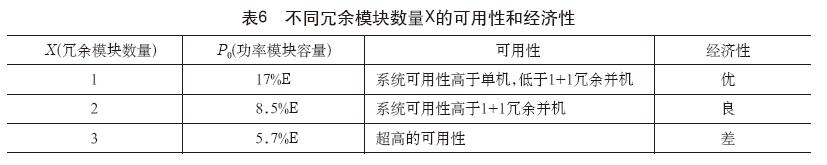

　　可见虽然冗余数量X越大,系统可用性越高;但功率模块容量P0越小。系统总模块数量k+X越大,系统经济性越差。为兼顾系统的可用性和经济性,必须在一定的可用性指导下,合理选择模块数量。表6给出了不同冗余模块数量X的可用性和经济性。
　　
　　由表6可知,X=2时,即系统具有2个冗余模块时,模块化UPS系统可获得较好的综合性能。X≥3时,可获得不具实际意义的超高的可用性,而且系统的复杂性增加,经济性将明显变差。所以,合理的功率模块的容量范围应该是:
　　
　　实际应用中,由于运行负荷往往低于计算负荷,系统实际冗余量远大于17%E。即便按照X=1设计,系统实际运行时,冗余模块的数量也可能等于或大于2,已经具备了较高的可用性。因此,在确定模块容量时,可以适当地向偏大方向进行修正。
