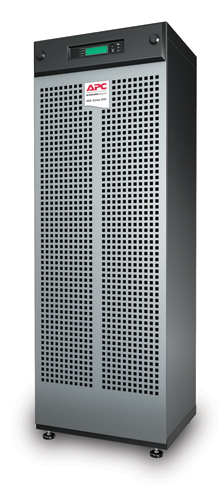

带有4个电池模块的MGE Galaxy 3500，40kVA，400V，5X8开机服务

APCUPS电源G35T40KH4B4S产品介绍

输出

• 输出功率容量
  32.0 K瓦数 / 40.0 kVA
• 最大可配置功率(瓦)
  32.0 K瓦数 / 40.0 kVA
• 额定输出电压
  400V 3PH
• 输出电压注释
  可配置用于 380、400 或 415 V 3 相额定输出电压
• 满负载效率
  95.8 %
• 输出电压失真
  低于 5%
• 输出频率(与主频率同步)
  47 - 53 Hz（50 Hz 标称值）
• 输出频率(不同步)
  50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  380, 415
• 负载高峰因素
  无限的
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 输出连接
  (1) Hard Wire 4-wire (3PH + G) (备用电池)

  (1) Screw Terminals (备用电池)

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
• 输出电压 THD
  0 到 100% 线性负载下小于 2%，100% 非线性负载下小于 5%
• 输出电压容差
  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  40 - 70 Hz（自动感测）
• 输入端子类型
  Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  304 – 477 V
• 可调整的输入电压范围
  340 - 460 (400V) V
• 满负载效率
  95.8 %
• 输入总谐波失真
  少于5%的满负荷
• 所需输入保护类型
  3 极断路器
• 其他输入电压
  380, 415
• 最大输入电流
  54.0 A
• 满负载下的输入功率因数
  0.98

电池与运行时间

• 电池类型
  免维护密封铅酸电池(悬浮电解液)：防漏
• 预装电池
  4
• 典型充电时间
  5 小时
• 额定电池电压
  +/-192 V（分组电池的零线参考电压）
• 放电结束时最大电池电流
  109.0 A
• 电池的伏安时容量
  9943
• 可选用电池
  -4-MGE-Galaxy-3500-40kVA-400V-5X8-
• 电池电压放电结束
  + / -154 V
• 电池工作效率
  95.1 %
• 过载工作
  125% 时为 10 分钟，150% 时为 60 秒
• 运行时间
  查看运行时间图表
  查看运行时间图表

通讯与管理

• 接口端口（多个）
  DB-9 RS-232 , G35T
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  电池供电报警，低电报警
• 紧急关断
  是的

物理参数

• 高
  1491 , 149.1 cm
• 宽
  523 , 52.3 cm
• 深
  838 , 83.8 cm
• 净重
  662.0 kg
• 毛重
  692.0 kg
• 装运高度
  1643 , 164.3 cm
• 装运宽度
  650 , 65.0 cm
• 装运深度
  1062 , 106.2 cm

环境

• 工作温度
  0 - 40 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-999.9 米
• 存储温度
  -15 - 45 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-15000 米
• 在设备表面1米外可听到的噪音
  55.0 dBA
• 在线热耗散
  4367.0 BTU/hr
• 保护等级
  IP 51

相符性

• 管理机构认证
  CE, EN 50091-2, EN/IEC 62040-3, EN/IEC 62040-1-1, IEC
•                                                                 61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111
• 标准质保
  1 年维修或更换服务

• MGE Galaxy 3500 特点与优势

  可服务性

  • 不用工具更换电池
    可迅速便捷地更换电池
  • 多级服务
    利用可选的服务包和单独的服务组件，我们的安装服务在设计上使您
    可以选择希望 APC 为您提供的服务。
  • 用户可更换的空气过滤器
    能够迅速方便地更换空气过滤器。
  • 7x24 电话技术支持
    我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让您知
    道可以从何处获得帮助，从而使您高枕无忧。
  • 前面维护
    简化安装和UPS维护，同时最大限度地减少对于空间的需求。

  可服务性

  • 前面维护
    简化安装和UPS维护，同时最大限度地减少对于空间的需求。
  • 7x24 电话技术支持
    我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让您知
    道可以从何处获得帮助，从而使您高枕无忧。
  • 多级服务
    利用可选的服务包和单独的服务组件，我们的安装服务在设计上使您
    可以选择希望 APC 为您提供的服务。
  • 不用工具更换电池
    可迅速便捷地更换电池
  • 用户可更换的空气过滤器
    能够迅速方便地更换空气过滤器。

  易管理性

  • 内置Web/SNMP管理
    能通过 Web 浏览器实现全功能管理，并可通过标准的网络管理系统
    （NMS）实现全面管理。
  • 有声报警
    提供改变市电和UPS电源条件的通知
  • LCD 图形表示
    文本和模拟图显示了操作模式、系统参数和报警。
  • 环境监测
    防止设备因各种环境威胁因素而发生故障。

  易管理性

  • LCD 图形表示
    文本和模拟图显示了操作模式、系统参数和报警。
  • 有声报警
    提供改变市电和UPS电源条件的通知
  • 内置Web/SNMP管理
    能通过 Web 浏览器实现全功能管理，并可通过标准的网络管理系统
    （NMS）实现全面管理。
  • 环境监测
    防止设备因各种环境威胁因素而发生故障。

  可用性

  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供
    更高的可用性。
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 高级电特性
    优异的功率调节功能，通过IGBT整流器可实现非常低的谐波失真，输
    入功率因数校正，以及高的电源效率

  可用性

  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供
    更高的可用性。
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 高级电特性
    优异的功率调节功能，通过IGBT整流器可实现非常低的谐波失真，输
    入功率因数校正，以及高的电源效率

  总体拥有成本

  • 卓越足迹
    由于 UPS 占地空间小，因此可最大限度地利用配电室的宝贵地板空间
  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少

  总体拥有成本

  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 卓越足迹
    由于 UPS 占地空间小，因此可最大限度地利用配电室的宝贵地板空间

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient
