G35T10KH4B4S-APCUPS电源
发布时间:2018-09-20 16:04

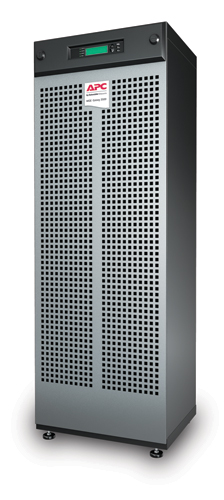

带有4个电池模块的MGE Galaxy 3500,10kVA,400V,5X8开机服务

APCUPS电源G35T10KH4B4S产品介绍

输出

  • 输出功率容量
    8.0 K瓦数 / 10.0 kVA
  • 最大可配置功率(瓦)
    8.0 K瓦数 / 10.0 kVA
  • 额定输出电压
    400V 3PH
  • 输出电压注释
    可配置用于 380、400 或 415 V 3 相额定输出电压
  • 满负载效率
    94.5 %
  • 输出电压失真
    低于 5%
  • 输出频率(与主频率同步)
    47 - 53 Hz(50 Hz 标称值)
  • 输出频率(不同步)
    50Hz +/- 0.1%,额定50Hz
  • 其它输出电压
    380, 415
  • 负载高峰因素
    无限的
  • 拓朴
    双转换联机
  • 波形类型
    正弦波
  • 过载运行
    125% 时为 10 分钟,150% 时为 60 秒
  • 输出连接
    (1) Screw Terminals (备用电池)
    (1) Hard Wire 4-wire (3PH + G) (备用电池)
    (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
  • 输出电压 THD
    0 到 100% 线性负载下小于 2%,100% 非线性负载下小于 5%
  • 输出电压容差
    静态负载和 100% 负载阶跃下为 +/-5%
  • 旁路
    内置维修旁路, 内置静态旁路

输入

  • 额定输入电压
    400V 3PH
  • 输入频率
    40 - 70 Hz(自动感测)
  • 输入端子类型
    Hard Wire 5-wire (3PH + N + G)
  • 工作电压范围
    304 – 477 V
  • 可调整的输入电压范围
    340 - 460 (400V) V
  • 满负载效率
    94.5 %
  • 输入总谐波失真
    少于5%的满负荷
  • 所需输入保护类型
    3 极断路器
  • 其他输入电压
    380, 415
  • 最大输入电流
    14.0 A
  • 满负载下的输入功率因数
    0.98

电池与运行时间

  • 电池类型
    免维护密封铅酸电池(悬浮电解液):防漏
  • 预装电池
    4
  • 典型充电时间
    5 小时
  • 额定电池电压
    +/-192 V(分组电池的零线参考电压)
  • 放电结束时最大电池电流
    109.0 A
  • RBC™ 数量
    4
  • 电池的伏安时容量
    9899
  • 可选用电池
    -4-MGE-Galaxy-3500-10kVA-400V-5X8-
  • 电池电压放电结束
    + / -154 V
  • 电池工作效率
    94.1 %
  • 过载工作
    125% 时为 10 分钟,150% 时为 60 秒

通讯与管理

  • 接口端口(多个)
    DB-9 RS-232 , G35T
  • 控制盘
    多功能液晶显示器状态管理控制台。
  • 有声报警
    电池供电报警,低电报警
  • 紧急关断
    是的

物理参数

  • 1491 , 149.1 cm
  • 523 , 52.3 cm
  • 838 , 83.8 cm
  • 净重
    627.0 kg
  • 毛重
    657.0 kg
  • 装运高度
    1643 , 164.3 cm
  • 装运宽度
    650 , 65.0 cm
  • 装运深度
    1062 , 106.2 cm

环境

  • 工作温度
    0 - 40 °C
  • 工作相对湿度
    0 - 95 %
  • 操作高度
    0-999.9 米
  • 存储温度
    -15 - 45 °C
  • 存储相对湿度
    0 - 95 %
  • 存储高度
    0-15000 米
  • 在设备表面1米外可听到的噪音
    51.3 dBA
  • 在线热耗散
    1501.0 BTU/hr
  • 保护等级
    IP 51

相符性

  • 管理机构认证
    CE, EN 50091-2, EN/IEC 62040-3, EN/IEC 62040-1-1, IEC
  •                                                                       61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111
  • 标准质保
    1 年维修或更换服务
  • MGE Galaxy 3500 特点与优势

    可服务性
    • 不用工具更换电池
      可迅速便捷地更换电池
    • 多级服务
      利用可选的服务包和单独的服务组件,我们的安装服务在设计上使您可
      以选择希望 APC 为您提供的服务。
    • 用户可更换的空气过滤器
      能够迅速方便地更换空气过滤器。
    • 7x24 电话技术支持
      我们经验丰富的技术支持工程师可以回答您的问题,在您需要时让您知道可
      以从何处获得帮助,从而使您高枕无忧。
    • 前面维护
      简化安装和UPS维护,同时最大限度地减少对于空间的需求。
    可服务性
    • 前面维护
      简化安装和UPS维护,同时最大限度地减少对于空间的需求。
    • 7x24 电话技术支持
      我们经验丰富的技术支持工程师可以回答您的问题,在您需要时让您知道
      可以从何处获得帮助,从而使您高枕无忧。
    • 多级服务
      利用可选的服务包和单独的服务组件,我们的安装服务在设计上使您可以
      选择希望 APC 为您提供的服务。
    • 不用工具更换电池
      可迅速便捷地更换电池
    • 用户可更换的空气过滤器
      能够迅速方便地更换空气过滤器。
    易管理性
    • 内置Web/SNMP管理
      能通过 Web 浏览器实现全功能管理,并可通过标准的网络管理系统
      (NMS)实现全面管理。
    • 有声报警
      提供改变市电和UPS电源条件的通知
    • LCD 图形表示
      文本和模拟图显示了操作模式、系统参数和报警。
    • 环境监测
      防止设备因各种环境威胁因素而发生故障。
    易管理性
    • LCD 图形表示
      文本和模拟图显示了操作模式、系统参数和报警。
    • 有声报警
      提供改变市电和UPS电源条件的通知
    • 内置Web/SNMP管理
      能通过 Web 浏览器实现全功能管理,并可通过标准的网络管理系统
      (NMS)实现全面管理。
    • 环境监测
      防止设备因各种环境威胁因素而发生故障。
    可用性
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 双电源输入
      将 UPS 连接到两个独立的电源中,增加了可靠性。
    • 频率和电压调整
      可以在不使用电池的情况下修正较差的频率和电压条件,从而提供
      更高的可用性。
    • 自动内部旁路
      在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
    • 热插拔电池
      在更换电池的整个过程中,确保干净、不间断电源以保护设备
    • 具有并行能力
      通过同时使用多个不间断电源来提高总的电源容量。
    • 高级电特性
      优异的功率调节功能,通过IGBT整流器可实现非常低的谐波失真,输
      入功率因数校正,以及高的电源效率
    可用性
    • 频率和电压调整
      可以在不使用电池的情况下修正较差的频率和电压条件,从而提供更
      高的可用性。
    • 自动内部旁路
      在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
    • 双电源输入
      将 UPS 连接到两个独立的电源中,增加了可靠性。
    • 热插拔电池
      在更换电池的整个过程中,确保干净、不间断电源以保护设备
    • 兼容发电机
      使用发电机电源时,确保干净、不间断电源以保护设备
    • 具有并行能力
      通过同时使用多个不间断电源来提高总的电源容量。
    • 高级电特性
      优异的功率调节功能,通过IGBT整流器可实现非常低的谐波失真,输入
      功率因数校正,以及高的电源效率
    总体拥有成本
    • 卓越足迹
      由于 UPS 占地空间小,因此可最大限度地利用配电室的宝贵地板空间
    • 温度补偿电池充电
      根据实际的电池温度调整充电电压延长电池寿命
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    总体拥有成本
    • 输入功率因数校正
      通过使用小型发电机和电线连接,使安装费用最少
    • 温度补偿电池充电
      根据实际的电池温度调整充电电压延长电池寿命
    • 卓越足迹
      由于 UPS 占地空间小,因此可最大限度地利用配电室的宝贵地板空间
    Sustainability
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
    Sustainability
    • EU CoC for UPS
      Ensures that UPSs sold in the EU are highly efficient
